Màn hình LED ngoài trời P10

Quy trình kỹ thuật và lắp đặt hệ thống màn hình LED P10 ngoài trời

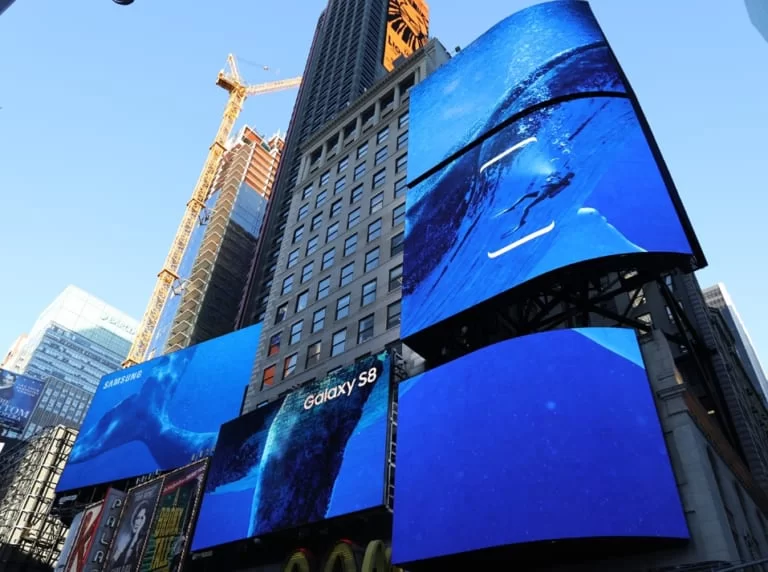

Màn hình LED P10 ngoài trời (Outdoor) từ lâu đã khẳng định vị thế là “ông vua” của ngành công nghiệp quảng cáo biển bảng tầm cao và bảng điện tử sân vận động. Sở hữu khoảng cách điểm ảnh 10.0mm, P10 cung cấp mật độ điểm ảnh tiêu chuẩn 10.000 pixels/m² [15], đem lại tầm nhìn tối ưu từ 10 mét cho tới hàng trăm mét. Điểm vượt trội nhất của module P10 nằm ở cấu tạo bóng LED siêu sáng (DIP hoặc SMD 3535), cho cường độ sáng cực đại dao động từ 6.000 đến trên 7.000 nits [15]. Với chuẩn chống nước IP65 toàn diện, khả năng chịu nhiệt độ từ -20°C đến 60°C, màn hình LED P10 là sự đầu tư bền bỉ, mang tính chiến lược cho các dự án mặt tiền kiến trúc, cao tốc và trung tâm thể thao.

Thi công cơ khí hạng nặng và tiêu chuẩn tản nhiệt

1. Gia công khung xương và lắp ghép khối Cabinet: Một màn hình LED P10 thường có khối lượng tổng thể lên tới hàng tấn. Phương pháp thi công ưu tiên sử dụng các Cabinet sắt tĩnh điện chống rỉ (kích thước chuẩn 960x960mm). Hệ khung dầm thép (thép I, U) phải được hàn liên kết thành hệ giàn không gian vững chắc, thường áp dụng cho các trụ Pano Monopole độc lập ven cao tốc hoặc ốp vách Building. Quá trình cẩu lắp cabinet yêu cầu độ chính xác cao, liên kết bu-lông chịu lực và sử dụng silicon trung tính bịt kín các mạch ghép (Seam) nhằm ngăn chặn tuyệt đối nước mưa theo bão hắt vào trong.

2. Giải pháp tản nhiệt và an toàn điện: Các hệ thống P10 tiêu thụ lượng điện năng tương đối lớn (Trung bình 250W/m², tối đa có thể lên tới 650W-800W/m²). Do đó, bên trong hành lang kỹ thuật phía sau biển (dành cho cơ chế Rear Maintenance), kỹ thuật viên phải thiết kế hệ thống thông gió chủ động (Quạt hút – quạt đẩy) để tạo luồng khí lưu thông, tản nhiệt cho các bộ Nguồn 5V và Card điều khiển. Hệ thống điện bắt buộc sử dụng tủ điện có Timer hẹn giờ bật/tắt tự động, khởi động từ (Contactor), và hệ thống tiếp địa chống sét lan truyền (SPD) [16].

Xử lý tín hiệu với Colorlight X20 và NovaStar H Series

Đối với các màn hình LED P10 kích thước siêu khổng lồ tại sân vận động hoặc quảng trường sự kiện, việc quản lý truyền tải video cần những bộ vi xử lý (Video Processor) mạnh mẽ nhất.

1. Giải pháp quản lý trung tâm: Sử dụng Bộ xử lý X20 Colorlight hoặc các dòng ghép nối video chuyên nghiệp. Colorlight X20 hỗ trợ nhiều cổng đầu vào video (HDMI, DVI, SDI, DisplayPort) với khả năng xử lý độ phân giải cao và linh hoạt chia tỷ lệ (Scaling) hình ảnh để xuất ra các cấu hình màn hình LED P10 phức tạp [17]. Trong các ứng dụng quảng cáo truyền thống, hệ thống thường sử dụng kết hợp thiết bị đầu phát Asynchronous (NovaStar Taurus) có hỗ trợ module 4G, cho phép người quản trị upload TVC video từ xa qua mạng Cloud thay vì kéo cáp mạng trực tiếp [12].

2. Truyền dẫn quang học: Tín hiệu mạng xuất ra từ bộ điều khiển tại phòng máy (Control Room) sẽ được kết nối qua bộ chuyển đổi quang (Fiber Converter), sử dụng cáp quang đi ngầm hoặc đi nổi kéo dài hàng kilomet đến vị trí biển LED, sau đó mới chuyển lại thành cáp RJ45 đấu dạng Daisy-chain vào hệ thống Card nhận (như Colorlight 5A-75B hoặc NovaStar MRV) tích hợp HUB75 [18].

Đồng bộ giải pháp Âm thanh và Ánh sáng tại Fanzone/Sân vận động

Màn hình LED P10 thường xuất hiện tại các không gian rộng lớn như quảng trường Fanzone xem bóng đá hoặc sân khấu dã chiến ngoài trời.

1. Âm thanh công suất lớn TD Classic: Phục vụ hàng ngàn khán giả, hệ thống âm thanh đi kèm phải sử dụng Loa Line Array TD Classic LAP615. Với công suất đỉnh 4000W và Max SPL 139dB, LAP615 tạo ra góc phủ âm đồng đều, truyền tiếng nói của MC và âm nhạc đi rất xa mà không bị méo tiếng [4]. Dải trầm bùng nổ được xử lý bằng hệ thống Loa Sub hơi TD Classic WQSL-18S (Bass 50cm, coil 100mm) [5]. Sức mạnh của hệ thống được kéo bởi Cục đẩy 2 kênh MA2110 (3000W chế độ Bridge) [19] và Cục đẩy 4 kênh MA4800 [6], thông qua Bàn Mixer Allen Heath SQ-5 [20].

2. Điều khiển Ánh sáng nghệ thuật: Hệ thống ánh sáng phụ trợ sẽ bao gồm các đèn Beam Moving Head 440W [9], đèn LED Blinder chống nước và máy tạo khói. Tất cả được lập trình điều khiển đồng bộ qua bàn Kingkong 1024 hoặc GrandMA2 [8]. Kingkong 1024 hỗ trợ lập trình 1024 kênh DMX, giúp kỹ thuật viên dễ dàng tạo các hiệu ứng đuổi màu (Chase) và quét tia Beam tạo hình không gian 3D hoành tráng [21, 22], đồng bộ nhịp nhàng với nội dung video phát trên màn hình LED P10.

Hướng dẫn tính toán diện tích và Mapping điểm ảnh (Pixel)

Tính toán đúng số lượng điểm ảnh giúp việc thiết kế Layout màn hình trên phần mềm NovaLCT hoặc LEDVision chính xác, đảm bảo video không bị sai lệch tỷ lệ.

Kích thước của 1 tấm module LED P10 ngoài trời tiêu chuẩn là 320 x 160 mm. Độ phân giải vật lý cho mỗi tấm module là 32 pixel ngang x 16 pixel dọc [16].

Bài toán thực tế: Lắp đặt một màn hình LED P10 kích thước lớn tại sân vận động với thông số: Bề ngang 19.2 mét và Chiều cao 9.6 mét.

• Tính số lượng module bề ngang: Lấy 19.2m / 0.32m = 60 tấm module.
• Tính số lượng module bề dọc: Lấy 9.6m / 0.16m = 60 tấm module.
• Tổng điểm ảnh chiều ngang: Lấy 60 tấm x 32 pixel = 1920 pixels.
• Tổng điểm ảnh chiều dọc: Lấy 60 tấm x 16 pixel = 960 pixels.

Kết luận: Màn hình LED P10 sân vận động này sẽ đạt tổng độ phân giải hiển thị là 1920 x 960 pixels. Dựa trên lưới sơ đồ (Mapping) này, các Video Designer sẽ xuất file Render với tỷ lệ tương ứng, cho phép màn hình trình chiếu mượt mà các bảng tỷ số, logo nhà tài trợ, hoặc phát sóng trực tiếp (Livestream) các góc quay camera với độ nét tối ưu và màu sắc trung thực nhất.
