QUY TRÌNH LẮP ĐẶT MÀN HÌNH LED CHUẨN QUỐC TẾ GỒM NHỮNG BƯỚC NÀO?

Khi quyết định đầu tư hệ thống hiển thị cỡ lớn, nỗi lo lớn nhất của các chủ đầu tư thường không nằm ở chi phí thiết bị, mà là những rủi ro tiềm ẩn về chập cháy điện, rơi vỡ kết cấu, hoặc màn hình lên màu loang lổ do thi công sai kỹ thuật. Để giải quyết triệt để bài toán này và đảm bảo hệ thống vận hành bền bỉ với chất lượng hình ảnh hoàn mỹ, việc hiểu rõ và giám sát chặt chẽ quy trình lắp đặt màn hình led là điều kiện tiên quyết.

Bài viết dưới đây sẽ bóc tách chi tiết từng bước thi công theo tiêu chuẩn quốc tế, cung cấp cho bạn những góc nhìn chuyên sâu nhất từ các kỹ sư đầu ngành. Qua đó, bạn sẽ nắm được cách thức một hệ thống thiết bị nghe nhìn chuyên nghiệp được hình thành và an tâm tuyệt đối vào chất lượng công trình.

Tại sao việc tuân thủ nghiêm ngặt quy trình lắp đặt màn hình led lại mang tính sống còn?

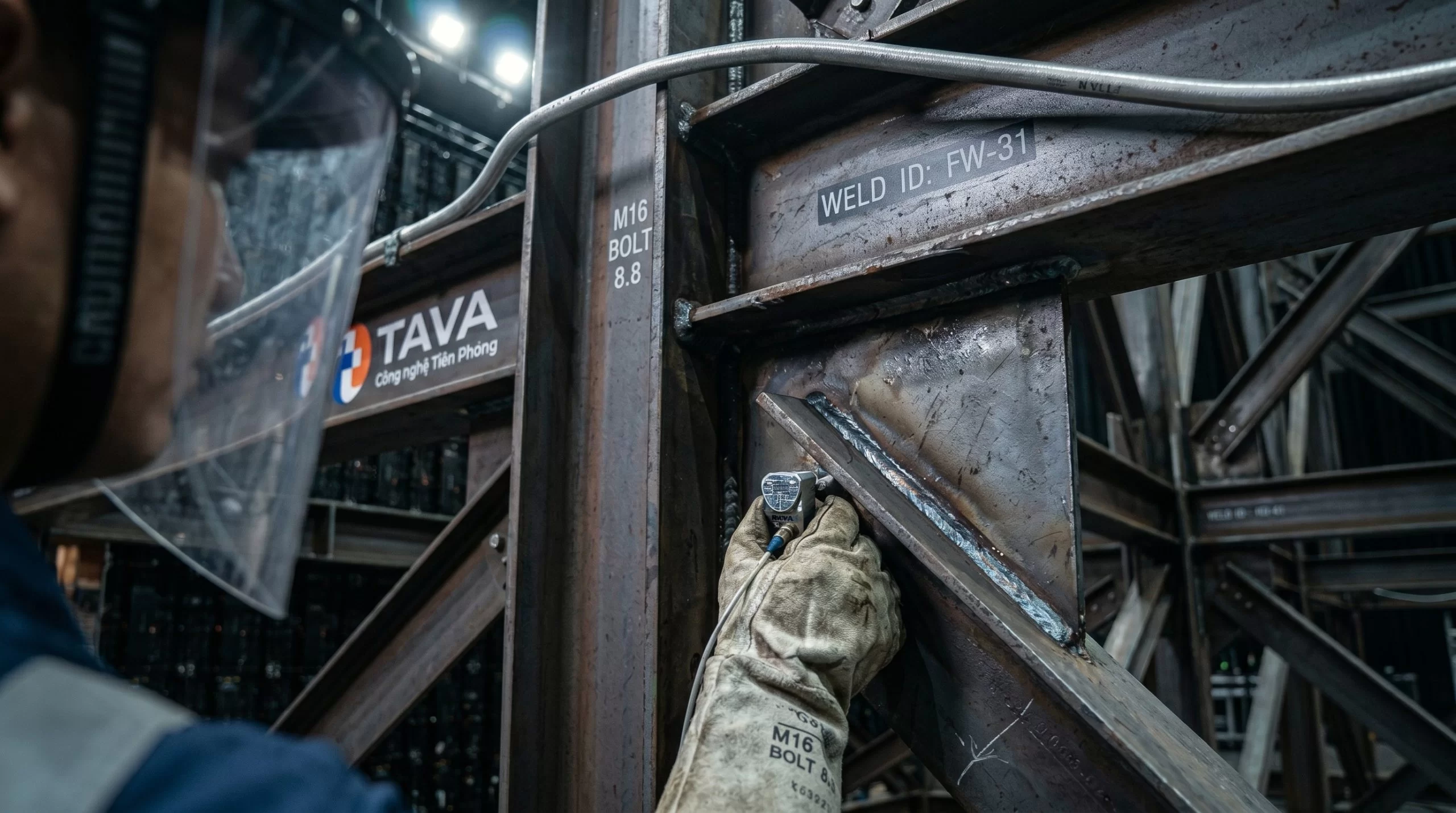

Tầm quan trọng của quy trình lắp đặt màn hình led chuẩn

Một quy trình lắp đặt màn hình led sơ sài không chỉ làm giảm tuổi thọ thiết bị mà còn mang lại những hậu quả khôn lường về mặt an toàn. Các chuyên gia tích hợp hệ thống nghe nhìn trên thế giới thuộc Hiệp hội Trải nghiệm Nghe Nhìn Chuyên nghiệp Thế giới – AVIXA đã chỉ ra rằng, hơn 70% các sự cố màn hình xuất phát từ khâu thi công sai nguyên tắc.

Dưới đây là những lý do cốt lõi giải thích vì sao quy trình này mang tính sống còn:

• Ngăn ngừa rủi ro hỏa hoạn và chập cháy: Hệ thống LED tiêu thụ nguồn điện lớn. Nếu tiết diện dây dẫn không đạt chuẩn hoặc đấu nối sai pha, hiện tượng quá tải nhiệt sẽ xảy ra, dẫn đến nguy cơ cháy nổ cực kỳ nguy hiểm.

• Đảm bảo an toàn cơ học: Các màn hình ghép từ nhiều module có trọng lượng rất lớn. Khung thép chịu lực nếu không được tính toán tải trọng kỹ lưỡng sẽ dẫn đến độ võng, gây nứt vỡ bề mặt màn hình hoặc nguy hiểm hơn là sập toàn bộ hệ thống.

• Kiểm soát hiện tượng phóng tĩnh điện (ESD): Các linh kiện bán dẫn (IC) bên trong bóng LED cực kỳ nhạy cảm. Việc tuân thủ quy trình lắp đặt màn hình led với thiết bị chống tĩnh điện giúp bảo vệ các vi mạch không bị đánh thủng, tránh hiện tượng điểm chết (dead pixel) hàng loạt.

• Tối ưu hóa chất lượng hiển thị: Khung nền thi công không đạt độ phẳng tuyệt đối sẽ tạo ra các khe hở (lộ mí) giữa các tấm module, làm hỏng trải nghiệm thị giác của người xem khi hiển thị hình ảnh đồng màu.

Chi tiết 5 bước trong quy trình lắp đặt màn hình led chuẩn quốc tế tại TavaLED

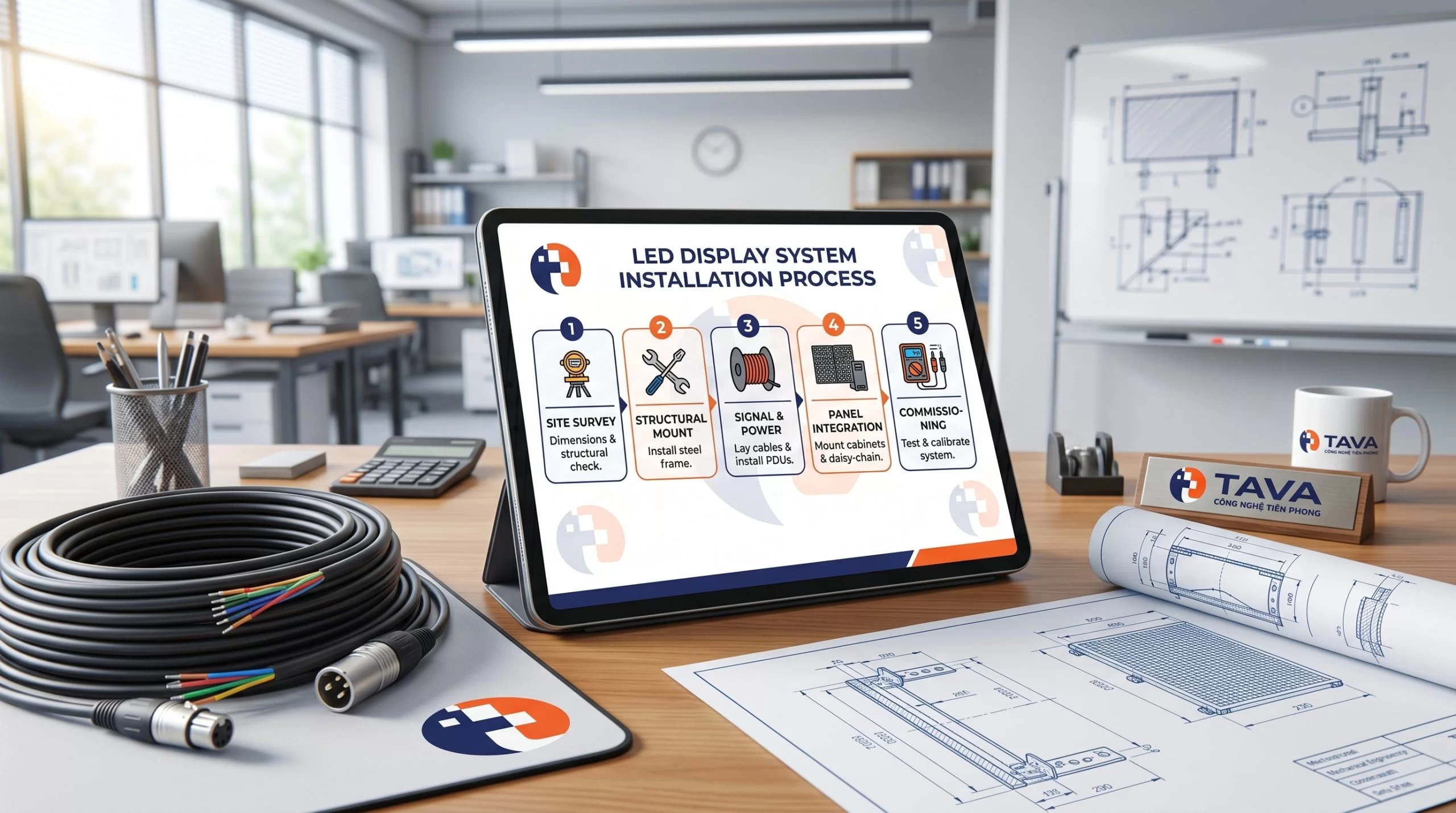

Chi tiết 5 bước quy trình lắp đặt màn hình led

Để kiến tạo nên những công trình nghe nhìn đẳng cấp từ các trung tâm sự kiện đến khách sạn 5 sao, một quy trình lắp đặt màn hình led phải trải qua 5 giai đoạn kiểm soát chất lượng khép kín.

Bước 1: Khảo sát hiện trạng, đo đạc và tư vấn giải pháp

Đây là bước nền tảng quyết định sự thành bại của toàn bộ dự án. Các kỹ sư sẽ trực tiếp đến hiện trường để đánh giá tổng quan không gian.

• Phân tích bề mặt kiến trúc: Đo đạc chính xác kích thước khu vực dự kiến thi công, kiểm tra khả năng chịu tải của tường hoặc trần nhà, xác định vị trí các chướng ngại vật (đường ống nước, khe gió điều hòa).

• Đo lường cường độ ánh sáng: Đánh giá ánh sáng môi trường để tư vấn sử dụng màn hình Indoor (trong nhà) hay Outdoor (ngoài trời) với độ sáng (nit) phù hợp.

• Tính toán khoảng cách nhìn tối ưu: Áp dụng công thức chuyên ngành để tư vấn dòng Pixel Pitch (khoảng cách giữa các điểm ảnh) phù hợp, tránh lãng phí ngân sách của chủ đầu tư.

  • Công thức tính khoảng cách nhìn tối thiểu: $D_{min} = P \times 1$ (Trong đó $D_{min}$ là khoảng cách tính bằng mét, $P$ là thông số Pixel Pitch tính bằng mm). Ví dụ: Màn hình P3 sẽ có khoảng cách nhìn tối ưu gần nhất là 3 mét.

Bước 2: Thiết kế bản vẽ kết cấu chịu lực và sơ đồ hệ thống điện

Trong quy trình lắp đặt màn hình led, bước thiết kế bản vẽ đòi hỏi độ chính xác tuyệt đối từ đội ngũ kỹ sư thiết kế.

• Bản vẽ cơ khí (AutoCAD/SolidWorks): Tính toán mô men uốn và sức bền vật liệu. Hệ thống khung gia cố thường bắt buộc sử dụng thép hộp mạ kẽm không gỉ, độ dày từ 1.4mm – 2mm tùy theo kích thước tổng thể để đảm bảo triệt tiêu hoàn toàn độ rung lắc.

• Sơ đồ nguyên lý điện (Single Line Diagram): Thiết kế đường đi của cáp nguồn và cáp tín hiệu hoàn toàn độc lập. Việc tách biệt này giúp loại bỏ hiện tượng nhiễu điện từ (EMI – Electromagnetic Interference), đảm bảo tín hiệu truyền tải đến màn hình không bị gián đoạn hay nhiễu sọc.

• Phân pha cân bằng tải: Bố trí các Aptomat (CB) phù hợp, chia đều công suất tiêu thụ điện lên các pha (đối với nguồn 3 pha) để tránh sụt áp lưới điện nội bộ của tòa nhà.

Bước 3: Thi công khung giá đỡ và tập kết vật tư

Khi bản vẽ được phê duyệt, đội ngũ thi công sẽ tiến hành gia công khung giá đỡ. Đây là khâu kiểm chứng tay nghề của các chuyên gia trong quy trình lắp đặt màn hình led.

• Hàn kết cấu cơ khí: Các mối hàn phải đảm bảo độ ngấu, được sơn phủ lớp chống gỉ sét chuyên dụng để đối phó với điều kiện khí hậu nóng ẩm tại Việt Nam.

• Kiểm soát độ phẳng (Flatness): Đây là tiêu chuẩn khắt khe nhất. Khung nền sau khi lắp đặt phải đạt độ phẳng gần như tuyệt đối, sai số cho phép nhỏ hơn 1mm trên toàn bộ mặt phẳng (Độ Flatness < 1mm). Nếu khung bị cong vênh, việc ghép các tấm LED sẽ tạo ra hiệu ứng răng cưa cực kỳ mất thẩm mỹ.

• Kiểm tra vật tư đầu vào: Các module LED, bộ nguồn (Power Supply), Card điều khiển (Receiving Card) được bóc hộp, kiểm tra series/CO-CQ tại công trình để đảm bảo hàng chính hãng 100% trước khi đưa lên khung.

Bước 4: Gắn module LED, đấu nối nguồn và cáp tín hiệu

Trong quy trình lắp đặt màn hình led, bước gắn module và đấu nối hệ thống mạch điện đòi hỏi sự tỉ mỉ, tập trung cao độ của đội ngũ kỹ thuật viên. Các tấm module LED sẽ được liên kết với hệ khung sắt thông qua cơ chế nam châm từ tính lực hút cao hoặc hệ thống ốc vít chuyên dụng.

• Đấu nối hệ thống nguồn điện: Kỹ thuật viên sử dụng dây dẫn lõi đồng nguyên chất để cấp điện từ bộ nguồn 5V (Power Supply) đến các tấm module. Việc phân bổ công suất luôn được tính toán dư tải ít nhất 20% công suất thực tế. Điều này giúp bảo vệ hệ thống linh kiện không bị quá nhiệt khi màn hình phải hoạt động ở độ sáng tối đa.

• Đi dây tín hiệu mạng (RJ45): Dây cáp mạng chuẩn CAT6 được bấm đầu kỹ lưỡng, kết nối tuần tự giữa các Card thu tín hiệu (Receiving Card) theo sơ đồ ziczac. Đặc biệt, dây tín hiệu và dây nguồn bắt buộc phải được bó nẹp riêng biệt, cách xa nhau để chống hiện tượng nhiễu điện từ (EMI) làm suy hao tín hiệu.

Bước 5: Cài đặt phần mềm, hiệu chuẩn màu sắc (Calibration) và bàn giao

Bước cuối cùng để hoàn thiện quy trình lắp đặt màn hình led là “thổi hồn” vào hệ thống phần cứng thông qua các phần mềm điều khiển chuyên dụng của các hãng lớn như NovaStar, Linsn hoặc Colorlight.

• Cài đặt tệp tin cấu hình (RCFG): Kỹ thuật viên tiến hành nạp file cấu hình chuẩn từ nhà sản xuất để màn hình nhận diện chính xác độ phân giải, IC điều khiển và thứ tự hiển thị của các tấm module.

• Hiệu chuẩn màu sắc (Calibration): Đây là công đoạn nâng cao. Bằng việc sử dụng các thiết bị đo sáng và camera chuyên dụng, kỹ thuật viên sẽ căn chỉnh lại độ đồng đều về màu sắc, độ sáng trên từng điểm ảnh, khắc phục triệt để tình trạng màn hình bị loang lổ.

• Tối ưu tần số quét (Refresh Rate): Cài đặt tần số quét đạt mức tiêu chuẩn >3840Hz. Thông số này đảm bảo hình ảnh hiển thị mượt mà, không bị hiện tượng sọc đen (Moire) chớp nháy khi dùng điện thoại, máy quay để chụp ảnh. Cuối cùng, hệ thống sẽ được cho chạy thử nghiệm (Aging test) liên tục từ 48 đến 72 giờ trước khi tiến hành nghiệm thu và bàn giao cho chủ đầu tư.

Những rủi ro cần tránh khi giám sát quy trình lắp đặt màn hình led

Giám sát rủi ro trong quy trình lắp đặt màn hình led

Ngay cả khi đã lựa chọn được nhà thầu uy tín với quy trình lắp đặt màn hình led bài bản, các chủ đầu tư vẫn cần nắm rõ những rủi ro do điều kiện môi trường khách quan gây ra để có phương án bảo vệ tuổi thọ thiết bị.

• Kiểm soát độ ẩm và rò rỉ nước: Các dòng màn hình LED Indoor (trong nhà) hoàn toàn không có tiêu chuẩn chống nước. Nếu khu vực thi công nằm ngay dưới đường ống điều hòa rỉ nước hoặc vách tường ẩm mốc, các chân IC điều khiển và mạch in (PCB) sẽ nhanh chóng bị oxi hóa, dẫn đến chập cháy toàn bộ tấm module.

• Đảm bảo không gian tản nhiệt: Hệ thống LED khi vận hành sẽ tỏa ra một lượng nhiệt rất lớn. Khe thoáng phía sau màn hình cần đảm bảo khoảng cách tối thiểu từ 10cm – 20cm để đối lưu không khí. Nếu bịt kín hoặc om nhiệt, tuổi thọ của bóng LED sẽ suy giảm nhanh chóng, gây hiện tượng mờ nhòe.

• Môi trường thi công nhiều bụi bẩn: Bụi bẩn công trình bám trên bề mặt bo mạch hở, kết hợp với độ ẩm trong không khí sẽ tạo ra môi trường dẫn điện, gây đoản mạch. Do đó, việc lắp đặt thiết bị tinh vi này chỉ nên thực hiện khi mặt bằng công trình đã tương đối sạch sẽ và hoàn thiện phần thô.

Đơn vị tổng thầu màn hình LED hàng đầu Việt Nam

Với bề dày kinh nghiệm thực chiến trong lĩnh vực tích hợp hệ thống Nghe – Nhìn (Audio – Visual), TavaLED – CÔNG NGHỆ TIÊN PHONG tự hào là đơn vị cung cấp, thi công thiết bị hiển thị uy tín hàng đầu tại Việt Nam.

Chúng tôi thấu hiểu rằng, một hệ thống hiển thị đẳng cấp không chỉ nằm ở thiết bị đắt tiền, mà còn ở giải pháp thi công an toàn và thẩm mỹ. TavaLED sẵn sàng đáp ứng mọi yêu cầu khắt khe nhất, từ các công trình tư nhân sang trọng đến những trung tâm sự kiện, khách sạn 5 sao quy mô lớn.

• Cam kết thiết bị chính hãng 100%, đầy đủ giấy tờ CO-CQ, hóa đơn VAT minh bạch.

• Tuyệt đối tuân thủ quy trình lắp đặt màn hình led theo tiêu chuẩn cơ khí và an toàn điện quốc tế.

• Đội ngũ kỹ sư chuyên môn cao, trực tiếp tư vấn giải pháp, bóc tách bản vẽ và giám sát thi công tại công trình, đảm bảo hệ thống vận hành hoàn hảo không tì vết.

Thông tin liên hệ:

• Công ty Cổ phần Công nghệ Tava Việt Nam (Tava Tech)

• Website: https://tavaled.vn/

• Địa chỉ: Số 111A tổ 3, phường An Dương, Hải Phòng

• Hotline: 0934 29 8181

• Email: tuyen.tavaco@gmail.com

Câu hỏi thường gặp (FAQ) về quy trình lắp đặt màn hình led

Thời gian hoàn thiện quy trình lắp đặt màn hình led mất bao lâu?

Tùy thuộc vào quy mô dự án và độ khó của vị trí thi công, một quy trình lắp đặt màn hình led tiêu chuẩn thường kéo dài từ 3 đến 7 ngày làm việc. Quá trình này bao gồm toàn bộ các bước từ gia công cơ khí, ráp module, đấu nối hệ thống cho đến việc chạy thử nghiệm tải (Aging test) liên tục trong 48 – 72 giờ để đảm bảo tính ổn định tuyệt đối trước khi bàn giao.

Việc bảo trì sau khi hoàn tất lắp đặt diễn ra như thế nào?

Sau khi nghiệm thu hệ thống, công tác bảo trì định kỳ đóng vai trò quan trọng trong việc kéo dài tuổi thọ thiết bị. Người dùng nên vệ sinh bề mặt bóng LED bằng dụng cụ chuyên dụng (chổi lông mềm, máy hút bụi công suất nhỏ) định kỳ 3-6 tháng/lần. Đồng thời, đội ngũ kỹ thuật của nhà cung cấp sẽ kiểm tra lại toàn bộ cáp tín hiệu, cáp nguồn và hiệu chuẩn lại phần mềm điều khiển để đảm bảo chất lượng hình ảnh luôn ở trạng thái hoàn mỹ nhất.
